电机壳测试台

阀门检测设备

JLW型双头(球阀)球体研磨机

产品:
规格:
用途:
材质:

JLW型双头(球阀)球体研磨机

JLW型双头(球阀)球体研磨机


在线报价 电话:0577-21816666 传真:0577-67996922



1、球阀球体研磨机技术性能与特点
● 适用于球体球面的研磨;
● 球体回转中心线与磨头回转中心线相互垂直,磨头上磨具的运动轨迹为一理想球面;
● 操作轻便简单,劳动强度低,生产效率高;
● 研磨头与主轴采用柔性连接,能自动调整研磨面的比压值和消除装夹误差或其它工艺误差;
● 本机有多工位形式,可根据用户要求选配。
Technical performance and feature
● It is suitable to lap the spherical surfaces of balls.
● The centre line of a ball is vertical to the centre line of a lapping disc so that the movement
    of the lapping disc is a ideal spherical surface.
● Easy operation, low work strength and high production efficiency.
● A lapping disc flexibly connects with a main shaft, which automatically adjusts a specific
    pressure on a lapping surface and eliminates an error caused by jigging or others.
● There is a multi-ball lapping machine on custom request.

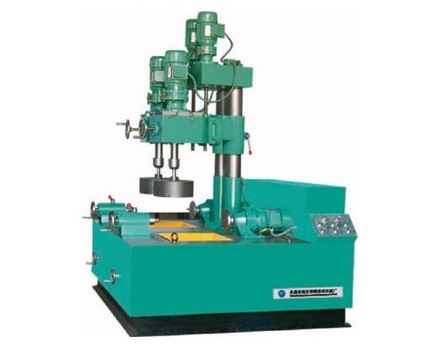

2、JLW型 双头球体研磨机(外观示意图)




1. 升降减速机组       2. 立柱                 3. 铜套                  4. 键                     5. 刹车
6. 立柱                       7. 减速器             8. 轧盘                  9. 调节锥套        10. 轴承
11. 升降丝杆           12. 升降螺母       13. 横梁                14. 内六角螺母   15. 万向联轴器
16. 研磨盘              17. 夹盘                18. 夹盘调节螺母19. 夹具轴           20. 托盘
21. 回液管              22. 磨头减速机组23. 调节手轮        24. 轴承               25. 七字铁
26. 小手轮              27. 小丝杆            28. 小丝杆螺母    29. 工件(球体)     30. 夹盘调节柄
31. 顶针                  32. 刹车                33. 尾架                34. 机架               35. 喷液管




3、JLW型 主要技术参数及规格
