电机壳测试台

阀门检测设备

电机壳测试台,电机壳试压台,电机壳试验台

产品:
规格:
用途:
材质:

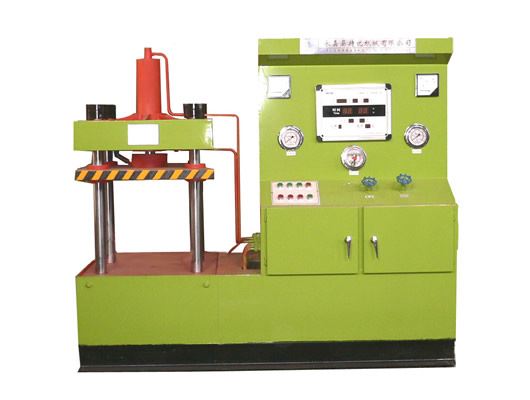

一、电机壳测试台 概述
      TJD型电机壳测试台、试验台25T-1000T液压机为上压式四柱型,分手动操作和自动二类,工作压力可按生产工艺要求任意调整,并可实现电机壳的密封、强度、适用于电机生产过程中的壳测试,如防爆级别、绝缘程度、壳体强度等。该设备已经在全国各地电机厂家广泛使用。


二、电机壳测试台 工作原理及结构

      TJD型电机壳试验台集液压,机械、电器、液动供水泵于一体,采用液压油缸压紧。对被试电机壳进行性能试验。液压系统是本测试台的动力主源,用于液压油缸驱动和液供水泵的功能执行。液压油缸压紧工作压力是按电机壳压力等级不同进行调节增压(最高液压增压压力30.0MPa)。压紧可靠功能满足通径大小和压力等给不同电机壳测试。液动供水泵装置有微压和高中压二档,依照本测试操作顺序,在电器和减压调节阀门的控制下,进行电机壳介质压力试验,供水泵压力范围0.06-1.2Mpa(可按照用户要求定制压力),供压介质防锈水或油液。本测试台底部设置贮存水箱,确保液体介质循环使用。

三、电机壳测试台 、试验台 型号及参数:

型号
Model
公称压力
Nominal
Pressure
工作台面
Work table
液压工作力
Hydraulic working Power
活塞行程
Piston travel
电机功率
Power of
motor
机重
Weight fmachine
TJD-400
0.06-1.2Mpa
700x600mm
30Mpa
380mm
2.2
1.4T
TJD-600
0.06-1.2Mpa
1150x950mm
30Mpa
600mm
2.2
2.1T


四、电机壳测试台 使用注意事项和要求1、设备安装:校好设备安置水平,或用混凝土固定脚螺栓。
2、选用30 — 40#液压油或20#机械油注入油箱、油量不能低于油位计下限。
3、确保对被试电机壳不会腐蚀及本机供压介质要求的需要。本机贮水箱液体介质为防锈水或油液,按使用量情况放入贮存水箱。
4、接通电源,按油泵起动,检查电机转动方向是否正确(顺时针方向),调节油泵压力在5 0MPa进行试机,检查各管路有无泄漏,发现不良现象应立即进行检修。
5、测试电机壳时,首先根据被试电机壳试验要求参照《压紧油缸所需压力对照表》进行试验压力增压调节。严禁增压超高压工作。防止被试电机壳变形损坏。
6、液动供压泵工作之前,先将减压调节阀调设在相应使用压力位置上,然后进行介质压力工作。
7、贮水箱液体试验介质,要定期更换,对新启用的防锈水或油在使用1个月左右应清洗贮水箱,同时更换防锈水,以后三个月或半年更换一次。

8、油箱和滤油器要定期清洗,油箱油液要定期更换油液温度不能超过55~C。
9、电机壳测试台拉杆表面和活动处,要经常加油,保持润滑使用。
